CATIA - Electrical Library 2

Contient des pièces et des assemblages mécaniques avec comportements électriques afin de définir des appareils électriques.

Présentation

Le produit Electrical Library 2 permet d'ajouter des comportements électriques à des pièces et à des assemblages mécaniques afin de définir des composants électriques tels que des connecteurs ou des équipements. Dans un même catalogue, l'utilisateur trouvera des pièces ayant des attributs à la fois mécaniques et électriques. Les composants électriques peuvent être réutilisés avec CATIA Electrical Harness Installation 2 en vue d'installer des systèmes électriques dans une maquette numérique.

CATIA - Electrical Library 2 permet aussi d'accéder à tous les autre composants électriques par le biais de la bibliothèque de CATIA V4 et des catalogues de CATIA V5.

Ce produit gère également les câbles à utiliser et à router avec CATIA Electrical Wire Routing 2.

Cette bibliothèque peut être utilisée dans CATIA Electrical System Functional Definition 2 pour recommander des composants physiques

Principales fonctions

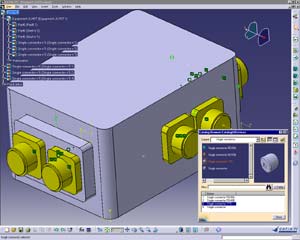

	Fournit la définition interactive des composants électriques par le biais de l'atelier Electrical Library Workbench
	Permet de gérer une gamme étendue de composants, d'équipements et d'assemblages électriques, d'assemblages de coques de connecteurs et de connecteurs
	Permet de prédéfinir comment les composants électriques seront assemblés lorsqu'ils seront connectés électriquement
	Permet le positionnement direct et associatif des composants électriques depuis le catalogue dans la maquette 3D en prenant en compte toutes les contraintes mécaniques prédéfinies.
	Permet de générer des références de câbles électriques dans le catalogue
	Offre un accès et une navigation interactifs au sein des différents catalogues électriques
	Permet de gérer les règles de compatibilité entre les appareils électriques
	Permet de modifier les attributs et les propriétés électriques
	Permet de personnaliser les catalogues électriques
	Donne accès à la bibliothèque de composants électriques de CATIA V4
	Donne accès aux catalogues de composants électriques de CATIA V5
	Hérite des spécifications de l'infrastructure CATIA P2

Fonctionnalités évolutives

Le produit Electrical Library 2 est uniquement disponible dans l'environnement CATIA-P2.
