CATIA - FreeStyle Sketch Tracer 2

Importation d'images dans une scène 3D afin de créer une géométrie 3D

Présentation

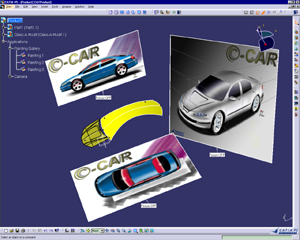

Le produit FreeStyle Sketch Tracer 2 permet d'intégrer des travaux artistiques (notamment des peintures 2D) dans une géométrie 3D. Ce produit apporte une boîte à outils intuitive permettant de convertir des données 2D en données 3D. L'utilisateur doit tout d'abord placer l'image dans la géométrie 3D, puis utiliser les produits CATIA 3D pour dessiner la géométrie sur les esquisses.

Principales fonctions

	Permet de définir des lignes fuyantes.
	Permet de positionner une esquisse 3D par translation de points.
	Apporte une fonction d'ajustement par étirement et changement d'échelle permettant d'ajuster l'esquisse et le modèle 3D.
	Permet de définir rapidement l'orientation de la vue selon le point de vue de l'esquisse.
	Prend en charge plusieurs formats d'image.
	Offre une intégration complète avec les produits CATIA version 5, notamment Shape Design, Drafting, Part Design et Assembly Design, pour permettre la création de modèles hybrides.
	Intègre une interface utilisateur simple et performante qui permet de manipuler les surfaces avec la souris de manière intuitive et dynamique.

Fonctionnalités évolutives

FreeStyle Sketch Tracer 2 est uniquement disponible dans l'environnement CATIA-P2.
