CATIA - Mold Tooling Design 2

Création des outils de moulage pour le processus d'injection de plastique

Présentation

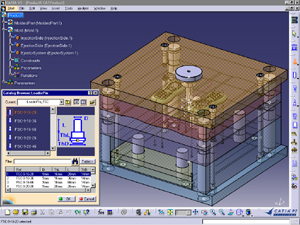

Produit CATIA - Mold Tooling Design 2 Permet de créer rapidement et économiquement des outils de moulage pour le processus d'injection plastique via l'utilisation de composants prédéfinis issus de catalogues standard ou de conception interne.

Il peut être utilisé conjointement avec d'autres applications de CATIA version 5 de façon à fournir un environnement hautement productif pour la création de droites et de surfaces de séparation, la conception de nouveaux composants de moules, la simulation du moule, la production de dessins d'assemblage et l'usinage de l'assemblage du moule.

Principales fonctions

	Prend en charge toutes les tâches nécessaires pour définir un outil de moulage complet.
	Permet d'accéder à une base de moules prédéfinie contenant une série de plaques et à des catalogues de composants utilisateur conformes aux principales normes du marché (DME, EOC, HASCO, RABOURDIN, STRACK).
	Permet de créer une base de moules non standard à partir d'une base standard. Les composants utilisateur peuvent également être stockés dans des catalogues utilisateur. Ces composants sont gérés avec les trous associés.
	Permet de diviser des plaques principales et des plaques de cavité par le biais d'une détection automatique de la bonne surface et de la bonne orientation à utiliser pour cette opération selon le côté (injection ou éjection) du moule.
	Intègre plusieurs fonctions de positionnement et un mouvement dynamique des pièces pour placer les composants en position.
	Permet de générer des nomenclatures dédiées et personnalisables comprenant un attribut spécifique pour la conception de moules (matériaux, traitement de chaleur) et de créer des nomenclatures de façon automatique à partir de la configuration du composant.
	Intègre la définition des fonctions standard de localisation, de guidage et de connexion.
	Permet de définir les systèmes d'injection, de refroidissement et d'éjection.
	Prend en charge la configuration automatique de la pièce ou de l'assemblage utilisé ainsi que l'instanciation hybride des composants avec les trous associés.
	Raccourcit les cycles de formation à l'aide d'une interface utilisateur Windows native intuitive et personnalisable.
	Est entièrement intégré au portefeuille CATIA V5.
	Est compatible avec CATIA Version 4 .

Fonctionnalités évolutives

Mold Tooling Design est uniquement disponible dans l'environnement CATIA-P2.
