CATIA - STEP AP203 Interface 1

Permet de lire et d'écrire des données au format STEP AP203 en mode interactif

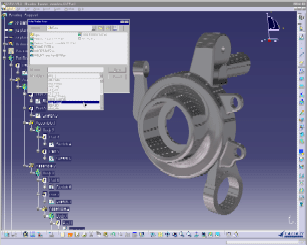

Présentation

CATIA Version 5 est un système ouvert, capable d'interagir avec tous les principaux standards de format de données utilisés dans l'industrie de la CAO, FAO et IAO. Le produit STEP AP203 Interface 1 permet de lire et d'écrire interactivement des données aux formats STEP AP203.

Principales fonctions

	Inclut un accès "de type Windows" aux fichiers STEP via les options Fichier/Ouvrir et Fichier/Enregistrer sous
	Prend en charge le protocole d'applications AP203, classe 2, 3, 4 et 6
	Prend partiellement en charge le protocole d'applications AP203, classe 1
	Supporte les structures géométriques et d'assemblage
	Permet la création de pièces et de produits CATIA à partir des fichiers STEP
	Génère un rapport détaillé sur le transfert des données lors de l'exécution
	Génère automatiquement, lors de l'exportation d'un assemblage, un fichier STEP incluant la structure de l'assemblage ainsi que les représentations de formes de toutes les pièces
	Supporte la topologie des coques et des solides lors des exportations et des importations
	Permet d'exécuter des translations à partir de la ligne de commande à l'aide de scripts VBScript

D'autres formats d'interface de données tels que DXF, DWG, STL et VRML sont supportés dans les produits CATIA Version 5 suivants :

• DXF est supporté par Generative Drafting et Interactive Drafting 1
• DWG est supporté par Interactive Drafting 1
• STL et VRML sont supportés par Object Manager

• IGES est supporté par IGES Interface 1

Fonctionnalités évolutives

Les fonctions de STEP AP203 Interface 1 restent identiques quelle que soit la plateforme utilisée, P1 ou P2. Toutefois, utilisé dans un environnement P2, le produit bénéficie des spécifications de l'infrastructure CATIA P2.
