CATIA - Generative Part Structural Analysis 1&2

Calcul transparent, intégré et automatique
de contraintes et de vibrations sur des pièces

Présentation

Les produits Generative Part Structural Analysis permettent d'effectuer sur une pièce l'analyse des contraintes et, dans un environnement P2, l'analyse des vibrations dans le but d'effectuer une prévalidation du prédimensionnement.

Il s'agit de la principale application des produits CATIA dédiés à l'analyse. Ce produit est le premier d'une longue série d'applications répondant aux besoins des concepteurs et des spécialistes.

Cette approche transparente, intégrée et automatique offre un environnement des plus intuitifs. Elle est fondée sur les interactions avec la définition physique des pièces de l'assemblage et leur environnement (par opposition à l'interaction avec un modèle FEM).

Les produits Generative Part Structural Analysis, utilisés conjointement avec Part Design 2, conservent les spécifications d'analyse en cas de modifications de la géométrie, ce qui permet d'obtenir des conceptions d'excellente qualité en un temps record.

Principales fonctions

	Permet d'effectuer différents types d'analyse (statique, modale, de contact, etc...)
	Offre une définition intuitive des fonctions d'analyse : charges, restrictions et paramètres de calcul
	Calcule automatiquement l'analyse des critères de rupture, des déplacements résultants, des principales contraintes et de la précision des calculs

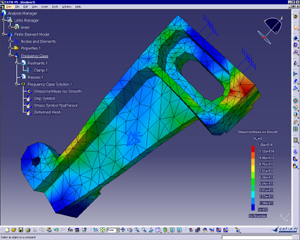

	Affiche tous les résultats issus des calculs et le maillage résultant
	Utilise une méthode de mise à jour intelligente
	Permet de générer automatiquement des rapports au format html
	Permet de réutiliser les résultats d'analyse dans les produits Knowledgeware (à titre de paramètres)
	Constitue le point d'entrée d'une ligne évolutive de produits d'analyse
	Est entièrement et nativement intégré au portefeuille CATIA V5 : l'utilisateur peut réaliser une analyse en contexte grâce à la mise à jour automatique des résultats de l'analyse en cas de modification de la conception.

Fonctionnalités évolutives

En tant que produit CATIA-P2, Generative Part Structural Analysis 2 offre un environnement optimisé qui permet d'effectuer sur une pièce l'analyse des fréquences modales (vibrations) et l'analyse avancée des contraintes. Il offre des fonctions telles que :

	Analyse des vibrations d'une pièce : cette fonction permet de définir des masses supplémentaires afin de simuler l'effet produit par l'équipement pour le calcul modal elle permet de définir des paramètres de calcul modal particuliers elle affiche les modes calculés
	Il est possible de définir des "pièces virtuelles" sur lesquelles la pièce analysée peut être fixée. Une fixation, une charge, un moment ou une masse peuvent ainsi être appliqués à ces "pièces virtuelles" avant transmission
	Nouvelle fonction d'adaptation :  en cas d'analyse des contraintes, vous pouvez affiner localement  et automatiquement le maillage pour augmenter la précision des résultats

	L'analyse des contraintes et l'analyse modale sont dans le même atelier pour permettre la réutilisation des données
	Hérite des spécifications de l'infrastructure CATIA P2
