CATIA - Generative Assembly Structural Analysis 2

Calcul transparent, intégré et automatique
de contraintes et de vibrations sur un assemblage

Présentation

Le produit Generative Assembly Structural Analysis 2 permet aux concepteurs d'effectuer un premier niveau d'analyse des contraintes et des vibrations en vue de la prévalidation d'assemblages de pièces.

Il permet d'établir des connexions entre les différentes pièces d'un assemblage, l'analyse prenant ainsi en compte le comportement de l'assemblage spécifié.

Son approche transparente, intégrée et automatique offre un environnement des plus intuitifs. Elle est fondée sur les interactions avec la définition physique des pièces de l'assemblage et leur environnement (par opposition à l'interaction avec un modèle FEM).

L'utilisateur peut réutiliser toutes les connexions d'assemblage définies dans Assembly Design afin d'exécuter son analyse. Il conserve, en cas de modification de la géométrie, les spécifications d'analyse, ce qui lui permet d'atteindre un niveau de qualité de conception élevé en un temps record.

Principales fonctions

	Permet l'application de spécifications d'analyse, telles que les charges et les restrictions, sur des pièces d'un assemblage
	Permet de spécifier plusieurs types de connexion entre les pièces de l'assemblage, telles que des connexions face contre face et des connexions virtuelles
	Génère plusieurs maillages pour chacune des pièces spécifiées dans l'assemblage
	Effectue des calculs d'assemblage avec plusieurs éléments
	Effectue des calculs pour l'analyse des contraintes ou l'analyse du comportement face aux vibrations

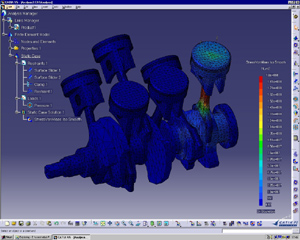

	Permet de visualiser le résultat, globalement au niveau de l'assemblage.
	Permet de générer automatiquement des rapports au format html
	Hérite de toutes les améliorations fournies par l'application centrale Generative Part Structural Analysis


Fonctionnalités évolutives

Le produit Generative Assembly Structural Analysis 2 est disponible uniquement dans l'environnement CATIA-P2.
